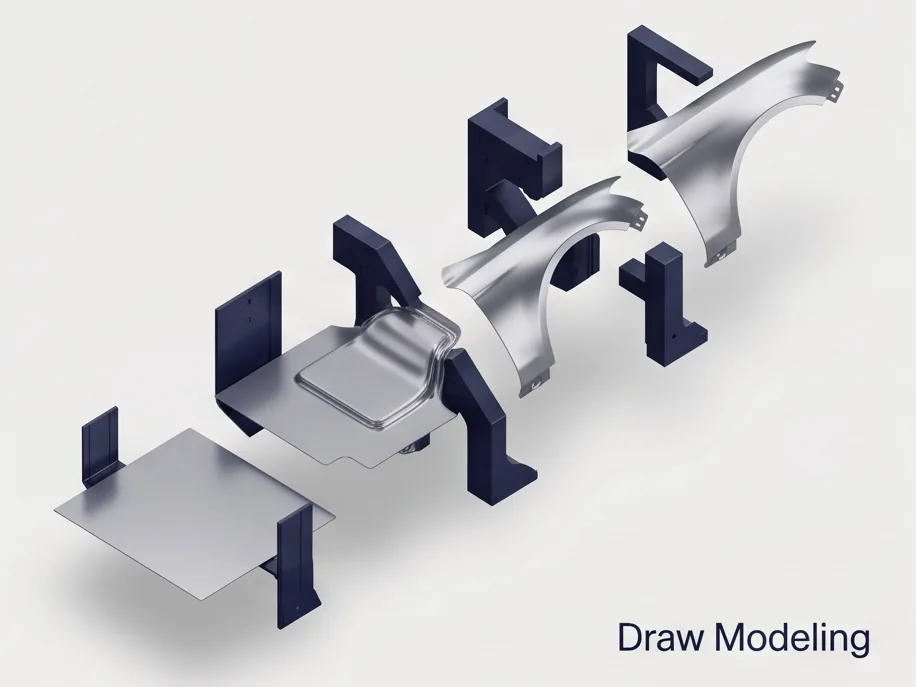

Draw Modeling
신규 스탬핑 패널의 초기 금형 컨셉과 Draw 형상을 개발합니다.
- Draw 형상 생성
- 성형성 사전 검토
- Binder · Addendum 설계
WHAT WE DO
Stamping Mold 설계, 시작부터 납품까지
한국에서 축적한 설계 노하우를 베트남 호치민 설계센터에서 구현합니다. 3D/2D CAD 기반 설계와 고객 요청 CAD로의 변환 납품을 지원합니다.
OUR SERVICES
서비스 라인업
Draw 형상 개발부터 최종 패턴 검도까지, 금형 개발 전체 단계를 커버하는 6개 핵심 서비스입니다.

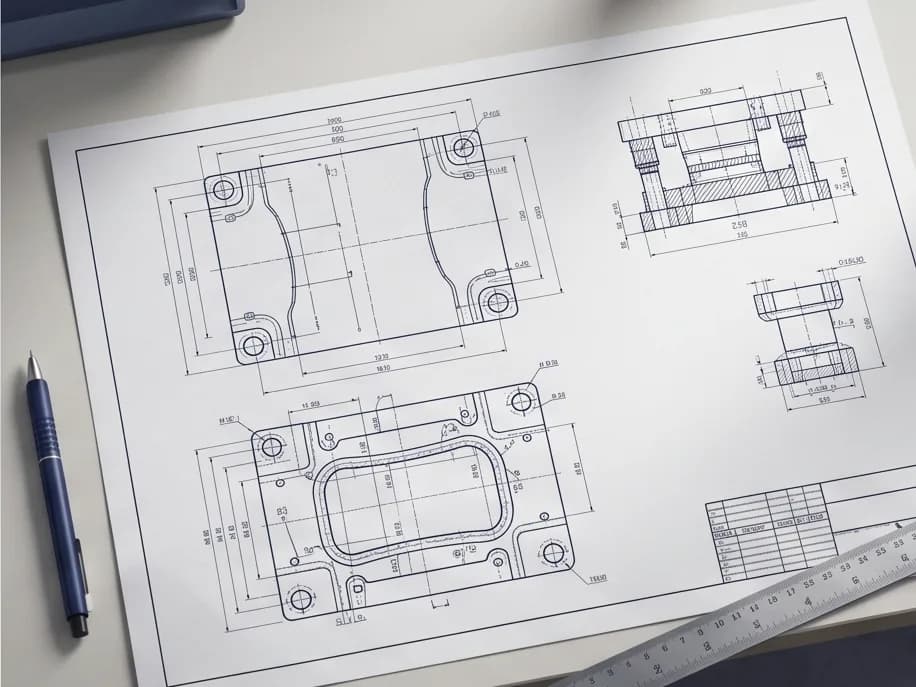

2D Die Layout (D/L)
2D 도면 기반으로 작업하는 협력사를 위한 도면 중심의 금형 레이아웃 패키지입니다.

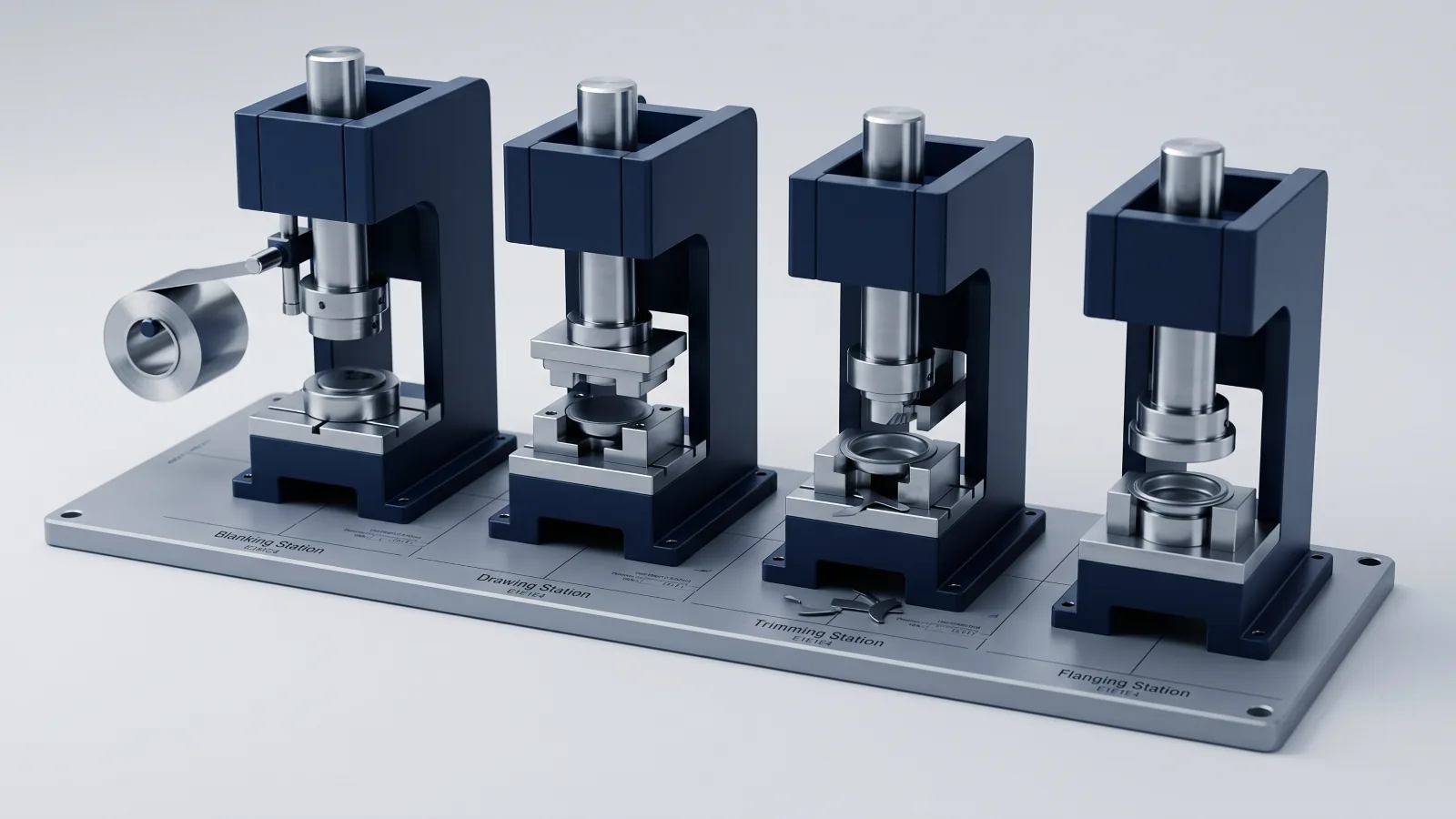

- Strip · 공정 레이아웃
- 금형 구조 도면
- BOM 및 디테일 표기

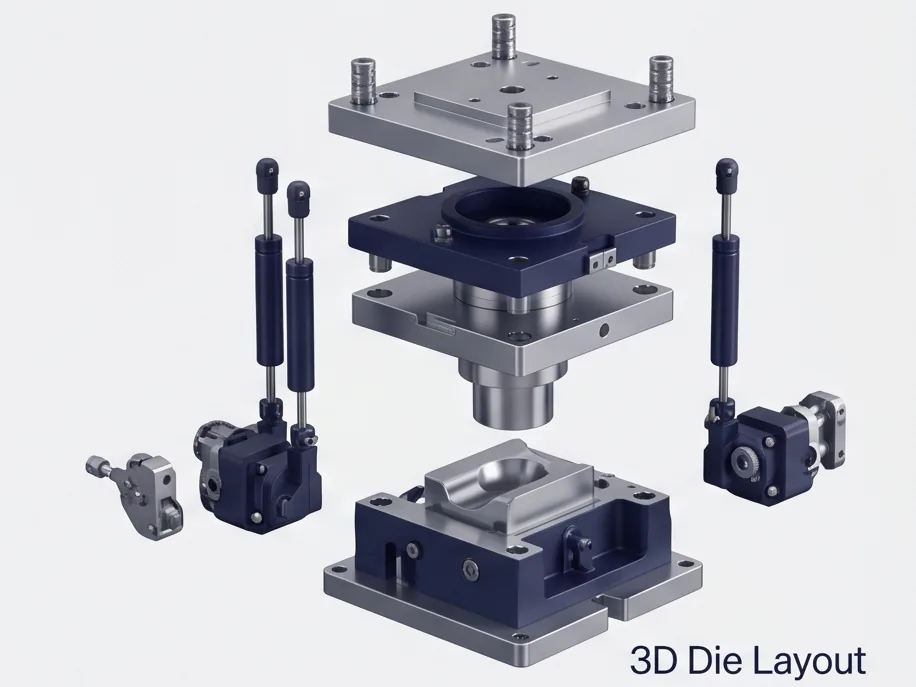

3D Die Layout (D/L)
통합 3D CAD 기반의 3D 금형 설계로 하공정 CAM·가공까지 바로 연결됩니다.
- 파라메트릭 금형 구조
- Assembly · DMU 검증
- 양산 적용 가능한 3D 데이터

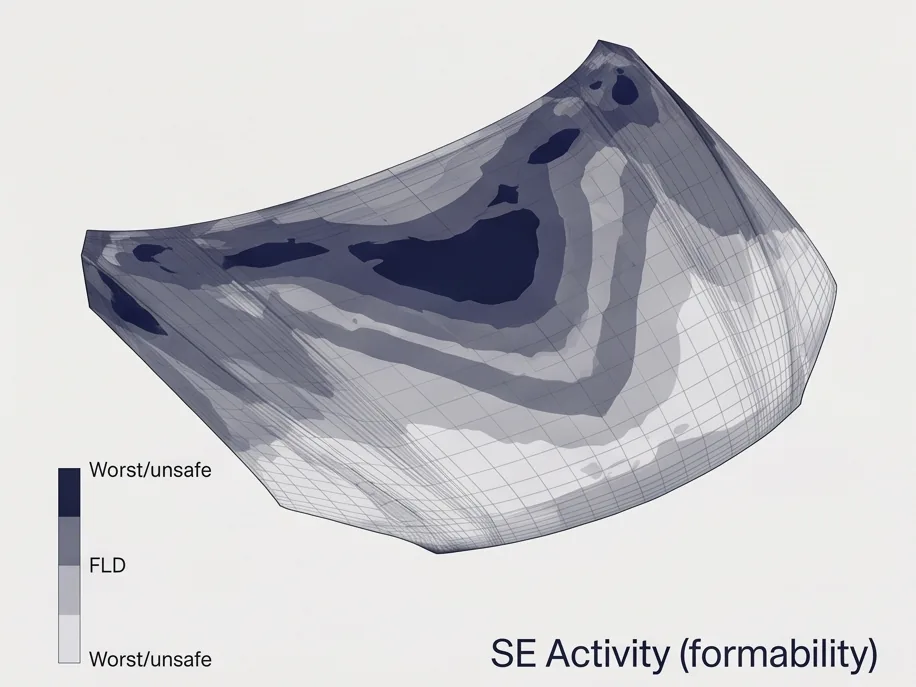

SE Activity
스탬핑·툴링 팀과 병행하는 Simultaneous Engineering 지원입니다.
- 선행 제품 성형성 검토
- 팀 간 리뷰 사이클 운영
- 이슈 추적 및 피드백 루프

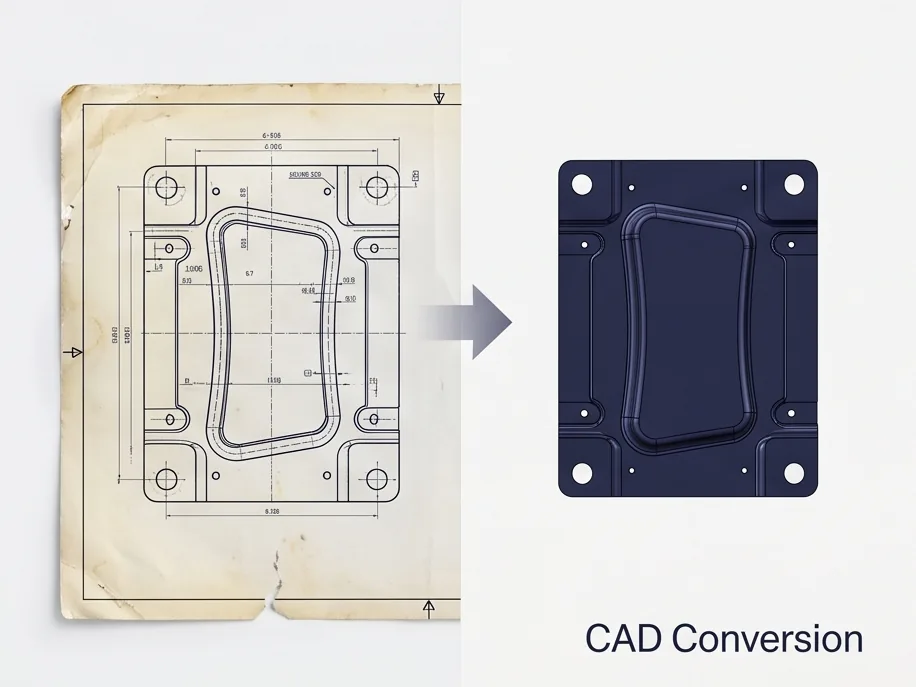

CAD Conversion
2D → 3D 변환 및 고객 지정 CAD 포맷으로의 변환 설계를 수행합니다.
- 2D → 3D 변환
- 멀티 포맷 CAD Export
- 형상 무결성 검도

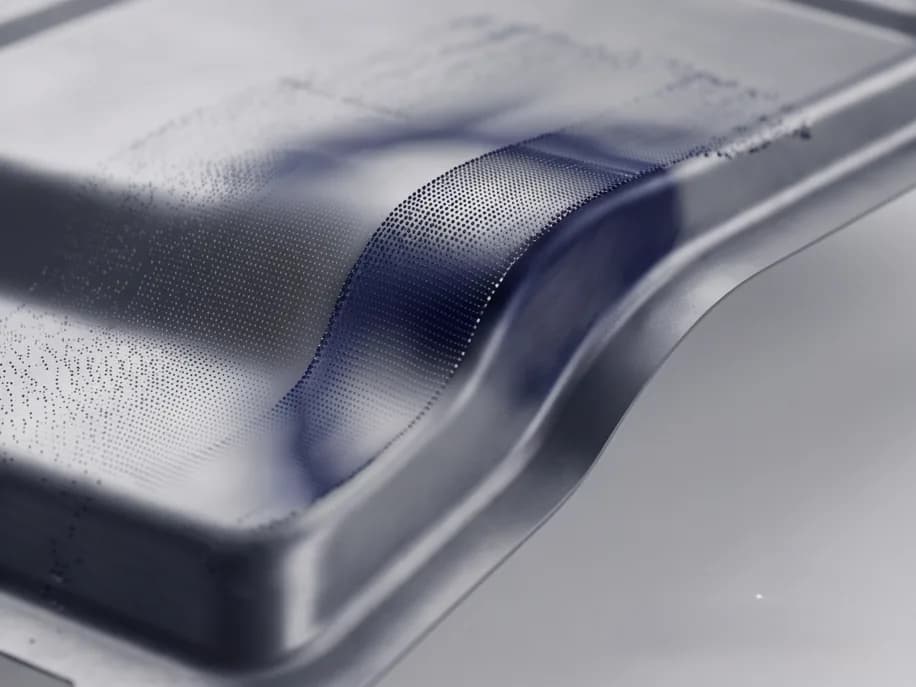

Pattern Check
양산 투입 전 금형 패턴 검증과 품질 검도를 수행합니다.
- 곡면 연속성 확인
- Stamping 패턴 리뷰
- 최종 설계 사인오프
HOW WE WORK
설계 프로세스
수백 건의 자동차 패널 프로젝트로 다듬어진 6단계 설계 파이프라인입니다.
요구사항 분석
고객 사양, 3D 데이터, 스탬핑 조건을 검토합니다.
컨셉 설계
대상 패널을 기반으로 금형 레이아웃과 성형 컨셉을 도출합니다.
3D 금형 설계
3D CAD를 활용한 파라메트릭 3D 상세 설계를 진행합니다.
시뮬레이션 · 검증
DYNAFORM FEA로 성형성과 표면 품질을 검증합니다.
설계 검도
내부 검도와 고객 리뷰를 반복하며 수정 사이클을 운영합니다.
최종 납품
고객이 지정한 포맷의 3D 데이터, 2D 도면, 문서 패키지를 납품합니다.
표준 납기
킥오프부터 납품까지의 기준 기간 — 프로젝트 범위에 따라 조정됩니다.
- BODY SIDE OTR 신규 설계
- 60일
- 컨버젼 설계 (2D → 3D)
- 45일
- 검도 · Data 납품
- 15일
TECHNOLOGY
사용 툴 및 소프트웨어
3D/2D CAD를 검도·납품 기준의 메인 도구로 사용하며, 요청 시 고객이 지정한 모든 CAD 포맷으로 변환 납품합니다.
3D/2D CAD95%
CAD설계·검도·납품을 모두 지원하는 메인 CAD 환경 — 곡면 기반 금형 설계에 강점.
AutoCAD90%
2D2D 도면 출력 및 디테일 문서 작성.
DYNAFORM80%
CAE성형성 FEA — Springback, Thinning, Wrinkling 분석.
CAD Conversion85%
변환다양한 CAD 포맷으로의 변환 납품 지원.
고객 지정 CAD75%
변환요청 시 고객이 사용하는 CAD 프로그램으로 변환 납품 가능.
INDUSTRIES
글로벌 완성차 OEM이 신뢰하는 파트너
20년 이상의 스탬핑 패널 프로젝트 경험으로 글로벌 OEM·Tier-1 협력사에 설계 서비스를 제공해왔습니다.
